高效型濃縮機機器的結構特點、傳動和工作過程

時間：2015-11-17 09:37:43   作者：lynn   來源：鑫海棒磨機廠家

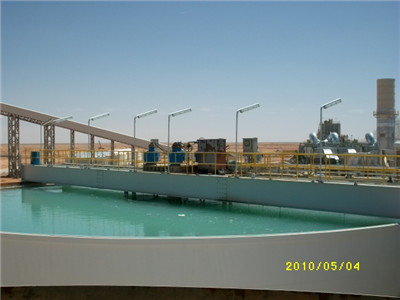

    高效型濃縮機是我廠生產的一種新型、高效濃縮機。該機采用絮凝技術，將沉降與深層過濾相結合，礦漿直接給入濃縮機的壓縮區，在池內形成濾床層，后續給入的礦漿中未絮凝的細小顆粒，隨水流上升，途經濾床層，與其中的顆粒碰撞，上升動能損耗，與其它顆粒結合在一起下沉。從而增加了底流濃度，減少了溢流水濁度。由于采用了絮凝劑，顆粒形成絮凝團，沉降速度加快，處理能力提高。為了進一步提高處理能力，該機在沉淀區裝有傾斜管，增加沉淀面積。

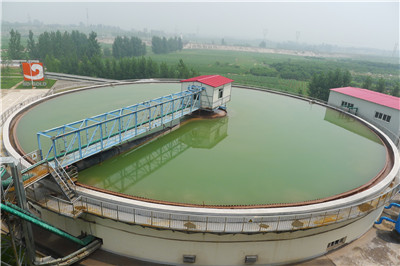

    橋架固定在濃縮池體上，它是維護人員進入濃度機中心部位的通道。
    驅動裝置主傳動和提耙機構機聯，與其它機構相比，提高了驅動部件的可靠性，且便于維護。液壓站為驅動裝置的主傳動提供動力。驅動裝置有兩臺液壓馬達，通過兩個齒輪，驅動帶外齒圈的回轉支承，通過傳動轂，從而驅動傳動軸使耙架旋轉。沉淀在濃縮池池底的泥漿由旋轉的耙架匯集刮入到濃縮池中心經底流管，由泵排出。

    當濃縮機沉淀的物料增厚，或底流濃度增大時，耙架的工作阻力也隨之增大。系統壓力增高，達到提升壓力時，通過提耙油缸，將耙架提起，從而達到自動提耙的目的。當耙架提到一定高度，耙架的阻力減少到設定值以下，則停止提耙，耙架停留在該高度上運轉，將沉淀的泥漿向池中心刮集，隨著阻力的逐步減少，耙架逐步下降，若耙架下降過程中阻力一直未超過設定值，則耙架一直下降到低位置，濃縮機連續運轉，不受落耙過程的影響。當耙架提到高位置時，若阻力繼續增大到設定的保護值時，報警整機停止運。再次開機前需先排除故障后再重新恢復開機。
